总线控制器

SST-9801B-Z99路总线控制器：

概述：

SST-9801B-Z(99)气体报警控制系统为防爆型仪表，其组成为两个部分：探测器与报警控制器；探测器（一次表）安装在可能有气体泄漏的危险场所，其核心元件为所气敏传感器；报警控制器（二次表）安装在安全场所的值班室内。

当空气中有可燃气或可燃性挥发的蒸汽时，探测器检测信号通过电缆立即传送到报警控制单元，当超过设定的报警浓度值时，报警控制器即发出声、光报警信号并输出联运控制信号，控制风机和设备排除险情，从而起到保障工厂安全生产，避免事故发生。

执行标准：

本产品依据下列国家标准进行设计、制造和检验：

GB-16808-2008《可燃气体报警控制器技术要求和实验方法》

系统特点与主要参数：

系统特点：

智能化系统，485通讯，循环检测所有探测器的状态；

传感器稳定、抗中毒性好、寿命长、反应灵敏；

自动输出联运，8组常开/常闭无源触点输出（触点容量为AC220V/5A）

系统主要参数：

AC220V

额定功率：1.5W/路

测量范围：可燃气体为0~100%LEL

安装方法：壁挂式

报警设定：可燃气体设为20%LEL、为限为50%;

通讯方式：485协议

报警方式：声、光报警

输出触点：一、二段报警；8组常开/常闭无源触点输出（触点容量为AC220V/5A）

温  度：-20~70℃

湿  度：20-95%RH（无凝露）

控制器最大传输电流：5A

回路数量：99路

传输距离：1200米（无中继）

总线控制器外形尺寸图：

SST-9801TB探测器（不带显示）

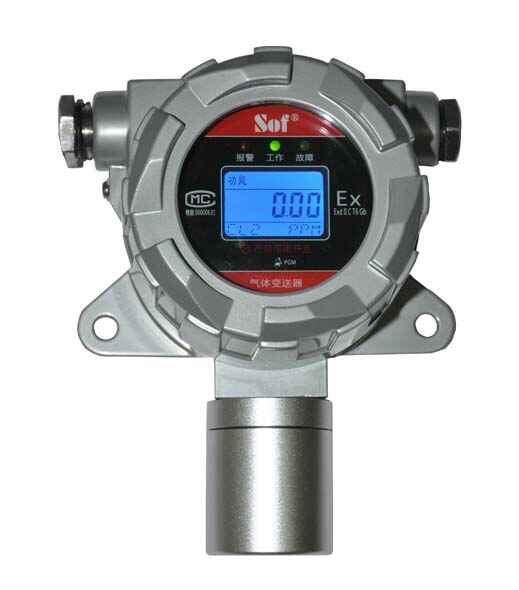

SST-9801TB-X探测器（带显示）

详细介绍

检测气体：空气中的可燃气体以及有毒气体

检测原理：催化或电化原理，二氧化碳可选红外或热导式传感器

检测方式：固定、在线检测，扩散式测量、泵吸式、流通式

分辨率：0.001ppm 量程0ppm~10ppm

              0.01ppm 量程0ppm~100ppm
              0.1ppm 量程0ppm~1000ppm

精度：±3%FS

重复性：±1.0%

线性误差：±1.0%

响应时间：T90≤30+秒

恢复时间：≤40秒

使用寿命：可燃气体6年以上，毒气5或6年，氧气4年或5年，二氧化碳5年以上

防护级别：IP65

防爆标志：Exd II CT6

防爆连接螺纹：3/4”NPT或客户自定义

信号输出：线性四线制4-20mA标准电流/开关量输出

最大传输距离：1100米

工作温度：-20%℃～+50℃，特殊情况可达70℃

相对温度：10%～95%RH（非凝露）

电源24VDC±12VDC

最大功率：2.5W

重量：约1.0kg

产品特点

高精度、高灵敏度、长寿命的催化燃烧式电化学式气体传感器

内置温度补偿、零点、满量程漂移补偿

全软件校准功能、自动归零及校准，维护简单

四线制4~20mA输出、开关信号输出（可选）

两个电缆进线口，方向现场安装

独立气室结构，传感器更换便捷

探测器外型尺寸：

探测器接线说明：

A、探测器之间为并联关系；

B、探测器接线完成，检测全部探测器接线一致，短路和断路；

总线控制器与探测器接线图：
